Arduino nanoを買ってみた

トランジスタ技術 2017年2月号 高IQアルデュイーノ基板で部品キットはそこそこの値段するのですがArduinoの互換機は安く買えるようなのでAmaonで買ってみました。
パソコンとMini USBケーブルで接続してAdruino nanoと接続可能です。Aruduino IDEをダウンロードしてプログラムを書けばLチカ OKという感じでした。


何通りか買えるようですが、中国からの発送になると送料は安いですが、時間がかかるのを経験したので注文時、本体価格より送料の方が高いですが国内発送のところにしました。注文の翌日には届きました。

普通郵便で送られて来た。
ピンが曲がっていた。上下2か所。
ピンが内側を向いてはんだ付けされていたので単にはんだがいい加減なのかなと思いましたが、2.54mmピッチのブレッドボードに挿すときにちょうど良いサイズになるので故意に取り付けているようです。

Arduino Nano でLEDを光らせてみたを見てLチカをやってみました。

[PR]
by arip314 | 2017-02-12 15:46 | ガジェット | Comments(0)

Raspberry Pi3 (7) LEDチカチカ

第10回「Raspberry PiでLチカ!Scratchのネコちゃんと遊ぼう!」を参考にやってみます。

3.5インチタッチパネル ディスプレイを付けてしまったので外してやってみます。

RDPで接続してRaspberry PiでWebにアクセスするとあらら文字化け。日本語環境を設定します。
日本語環境の設定方法は何通りかあるようですね。下記を参考にします。
Raspberry Pi 3 Model B で日本語表示、タイムゾーン、キーボードを設定する
・sudo apt-get install jfbterm
LocaleをJPにしました。キーボードの設定は押しても変化がなくできませんでした。
日本語が表示されるようになりました。

Scratch GPIO by cymplecyに従ってScratchのインストールしました。
デスクトップの「ScratchGPIO5」をクリックして起動しました。
LEDチカチカプログラムが動作しました。
GPIO10にLEDを接続。

320*480のLCDディスプレイではscratchは解像度が足りなくて使えないようです。ScratchGPIO5の方は固まってしまいます。
[PR]
by arip314 | 2017-02-10 07:32 | ガジェット | Comments(0)

Raspberry Pi3 (6) 3.5インチタッチパネル ディスプレイをつなぐ

■購入したもの
・Raspberry Pi3 Model B
cocopar™ raspberry pi用3.5インチタッチパネル ディスプレイケース付き
・Sun Disk 16G micro SD
■用意したもの
・Wireless LAN環境
・Windows PC
Raspberry Pi 3 でRaspberryPI用タッチ液晶(LCD)を使う
に記事があります。私の場合OSをSDカードに書いて起動するだけであっさり画が出ました。
記事の場合cocopar Raspberry pi 2B/3B用 3.5インチ タッチスクリーン TFTモニタLCDだと思いますが、ケース付きで200円くらいしか差がないのでケースを用意してなかったのでケース付きにしました。注文の翌日に物が届きました。

結論から言うと、外部ディスプレイ無しで使えるのでもっと早く買っておけば良かったと思いました。おすすめできます。

記事中で買ったケースはレビューを見るといくつか欠点があるようです。私が買ったケースも組み立てが難しいのといくつか欠点があります。壊れやすいというレビューが有ったので注意して扱ったので割れたりはしませんでした。
・全体が囲まれるので放熱が心配
・Raspberry Pi3はSDカードがプッシュ式でないので取り出しが不便。指では取り出せない。

■設定手順
英文の説明書、インストールファイルをダウンロードする。
 3.5inch RPi LCD.7z というファイルだった。
・7zがなかったのでインストールして展開した。
・documentのWriting the Img to the SD cardに従ってインストール
 imageが7G有ったので16GのSDカードを使った。More detailsは中国語のページ。
 (1)16GのSDをSDFormatterで初期化
 (2)Win32DiskImagerでイメージを書込む

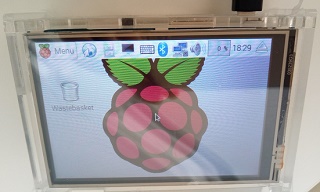

・SDカードを挿入して起動すると画面が出ました。

・付属のペンを使ってWiFiを設定 (HDMIディスプレイやキーボードは不要)
 SSIDを選んでパスコードをソフトキーボードで入力した。
 LAN設定はBluetoothのアイコンの右、ソフトキーボードはBluetoothの右
・WiFi設定後、PCからTeratermで接続しDebianパッケージの更新、タイムゾーンの設定
 ・sudo apt-get update

 画面が320*480と狭くraspconfigが表示できず、カーソルキーもないのでTeratermで設定。

 sudo raspi-config の設定は以下の3つ
 (1)Expand Filesystem
 (2)Internationalization Options -> Change Timezone -> Asia/Tokyo
 (3)Internationalization Options -> Change Wi-Fi Contry to JP
 ・sudo apt-get updateで更新した後Reboot。updateで特に不具合は無かった。
・RDPが使えなかったのでTeratermでRDPの設定
 ・sudo apt-get install xrdp
 RDPでの接続は問題なし。

Node-RED,Phyton,Scratchがある。
Officeも一通りある。

・LCD表示は一定時間たつと消える設定になっている。(バックライトは消えない)
 スクリーンセーバーの停止
 ターミナル接続し(LXTerminsl を起動して)/etc/lightdm/lightdm.confを編集。
 sudo su
 nano /etc/lightdm/lightdm.conf
 次の行を探し、編集します。
 [SeatDefaults]
 #xserver-command=X
 次の様に変更します。
 [SeatDefaults]
 xserver-command=X -s 0 -dpms
 保存終了し再起動する。

 解除方法は試していません。

 タッチパネルはキャリブレーション無しで大丈夫でした。
 「タッチパネルですが、(Q&Aにもありますが念のため。)
 sudo apt-get update しても大丈夫ですが、
 sudo apt-get upgrade すると使えなくなってしまいます。
 SSHする人は気を付けてください。」
 とのこと。sudo apt-get updateをした後の確認です。

 pi@raspberrypi:~ $ lsb_release -a
 No LSB modules are available.
 Distributor ID: Raspbian
 Description: Raspbian GNU/Linux 8.0 (jessie)
 Release: 8.0
 Codename: jessie

■ケースの組み立て方
 レビューにはケースや爪が割れやすいと有ったので慎重に作業しました。
 組立の順番は分かり難いです。外箱にcooperの記載はありませんでした。
 レビューの「ケースを組み立てる途中で液晶を取り付けたRasPiを挿入してから後ろのパネルを取り付けるとうまくはまります。」というのが組み立てて初めてわかりました。液晶のサイズにピタリとはまりました。
 ・上蓋はLCDディスプレイがあると付けられない

 (1)ケースの上蓋パネルとSDカード側のパネル以外を組立てる
  アクリルパネルはビニールシートで覆われているのが外側になるようにする
  上蓋パネルの取り付け穴がSDカード側にくるようにする
 (2)Raspberry Pi3にLCDディスプレイをコネクタをさして取り付ける

 (3)組立てたケースにRasPi3を嵌め込む

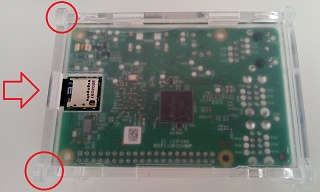

 (4)SDカード側パネルの固定された爪をはめる。赤枠部分
